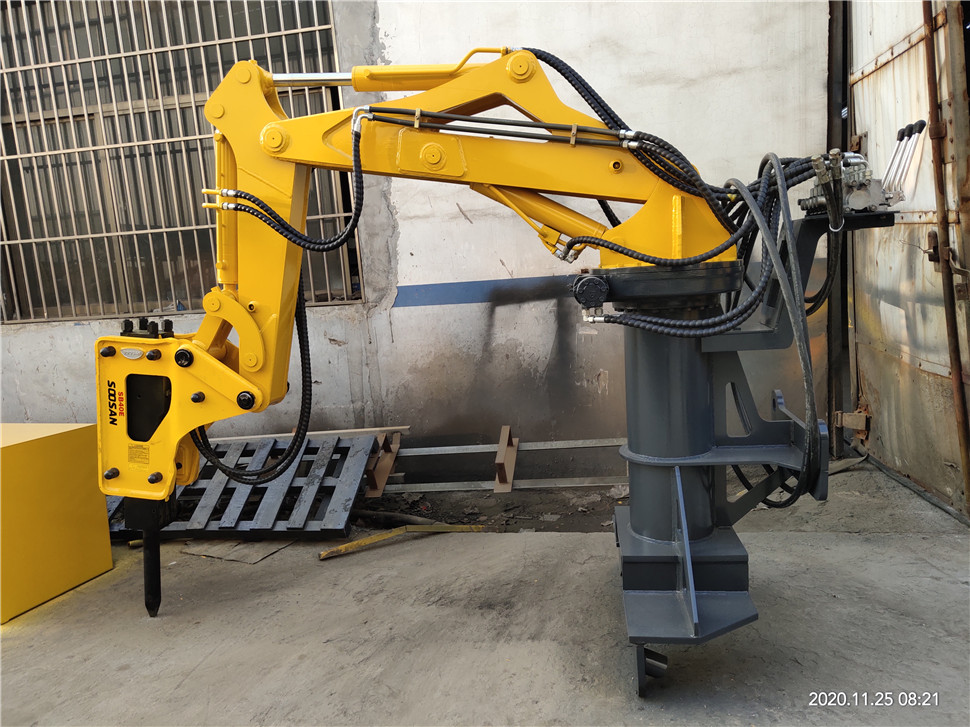

主要技術參數表
|
檢測項目 |
MWD2/0.12L |
|
|
基本參數 |
破碎錘型號，mm |
53釬桿 |
|
工作質量，t |
1.8±0.2加大 |
|
|
額定功率，kw |
18.5 |
|
|
高壓油泵 |
40/20 |
|
|
液壓系統 參數 |
額定工作壓力/允許更大壓力（工作裝置），MPa |
16/20 |
|
額定工作壓力/允許更大壓力（回轉），MPa |
16/20 |
|
|
作業范圍 參數 |
更大破碎半徑，mm |
≤3500 |
|
最小回轉半徑，mm |
≤750 |
|
|
更大破碎深度，mm |
≤500 |
|
|
更大破碎高度，mm |
≤3100 |
|
|
外形尺寸（機械手） |
長度，mm |
2400±50 |
|
寬度，mm |
750±50 |
|
|
高度，mm |
1800±50 |
|
|
配置1 |
破碎錘 |
（AR53） |
|
配置2 |
閥組 |
液壓支架閥組 |
|
|
鋼板加厚 |
16mm |
|
|
|
|
（二）破碎錘相關技術參數及主要配置
型號：AR53 重量：248Kg
工作流量：40-70l/min 工作壓力:110-140bar
沖擊頻率:500-900rpm 油管直徑:1/2
釬桿直徑:53mm 適用挖機：2-4噸
打擊力：600J
