WPZ-37/600 型煤礦用巷道修復機結構特征及工作原理

巷道修復機結構特點是：

1、采用三節臂的設計，可以根據巷道大小變化，調節臂的高低，避免觸碰錨桿，錨索，巷頂板，從而使修復機在不同高度的斷面內靈活作業。

2、中間臂采用旋轉油缸結構，可以無障礙 360°破碎挖掘。

3、三節臂油缸采用內藏式結構，有效的保護油缸，且裝設有保護套，避免工作過程中發生碰撞而損壞油缸。`

4、配有“推土鏟”可滿足平整巷道工作面和支穩機身的作用。

5、液壓系統安裝緊湊，液壓管路在臂的兩側，且有彈簧保護套。

6、液壓系統采用高壓系統，可以實現挖斗較大的挖掘力。

7、液壓油路的鏈接密封可靠。

8、操作室采用半封閉式結構，視線好，強度高，頂棚高度可調，拆裝方便。

9、設備主機動力部分采用集中緊湊式結構，外加保護罩，減少矸石等對動力部件損傷，降溫采用強制風冷式降溫方式。

10、挖斗可以快速更換成破碎錘，可以破碎 360°無死角，實現一機多用。

11、采用防爆電動液壓系統，具有噪聲低、無尾氣污染的特點，同時電氣系統用防爆元件，更適用于井下（尤其是煤礦）使用。

煤礦用巷道修復機工作裝置

工作裝置主要功能是完成挖掘、提升、卸載和收斗、破碎等動作。其設計特點是采用三節臂設計。相比較傳統兩節臂，對工作空間的適應能力更強。

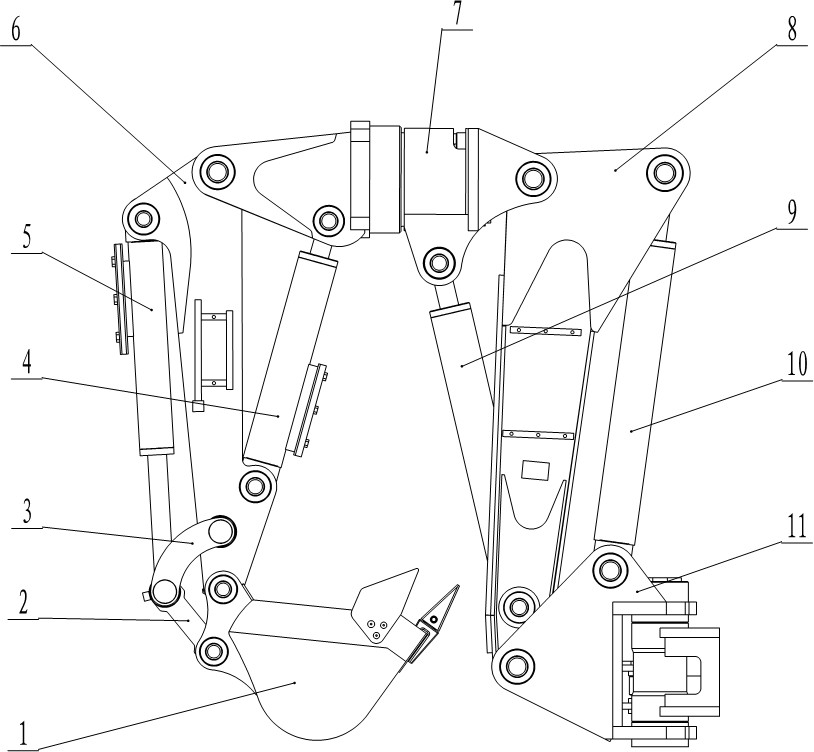

其結構如圖：

1、挖斗 2、千秋架 3、連桿 4、小臂油缸 5、挖斗油缸 6、小臂 7、輔助臂（內含旋轉油缸）8、大臂 9、輔助臂油缸 10、大臂油缸 11、轉向座
