供方:山東韋辰(以下簡稱乙方)
甲方向乙方訂購MWD型防爆挖掘機設備,經雙方協商,就有關事宜達 成以下技術協議:
一、產品型號及數量:
產品型號:MWD8型
數 量:1臺
二、主要技術參數
序號 主要技術參數 規格 說明
1 更大挖掘高度 ≧5460mm
2 更大挖掘深度 >2010mm
3 鏟斗挖掘力 50KN
4 最小離地間隙 >260mm
5 運輸尺寸(長*寬*高) 5830*1900*1780
6 額客輸出功率 55kW
7 履帶類型 鋼覆帶
8 行走速度 0~2.8km/h
9 爬坡能力 30°
10 液壓泵類型 A8V變量泵
11 液壓功率 50kw
12 流量 125L/min
13 降溫方式 強制風冷降溫
14
三、主要技術要求
1、挖掘機電機功率為55kw,能滿足巷道內各種作業需求。
2、整機結構設計要求緊湊。保證在狹窄的巷道斷面內均能實現回轉,開挖、臥底、刷幫等作業。
3、采用三節臂的設計,可以根據巷道大小變化,調節臂的高低,避免觸碰錨桿,錨索,巷頂板,從而使挖機在不同高度的斷面內靈活作業。
4、油缸采用內藏式結構,有效的保護油缸,且裝設有保護套,避免工作過程中發生碰撞而損壞油缸。
5、液壓系統安裝緊湊,液壓管路在臂的兩側,且有彈簧保護套。
6、液壓系統采用高壓系統,可以實現挖斗較大的挖掘力。
7、液壓油路的鏈接密封可靠。
8、操作室采用半封閉式結構。
9、配備前推鏟,可以滿足挖掘、側挖、破巖、刷幫、裝車等各項動作要求。
10、設備主機動力部分采用集中緊湊式結構,外加保護罩,減少矸石等對動力部件損傷,降溫采用強制風冷式降溫方式。

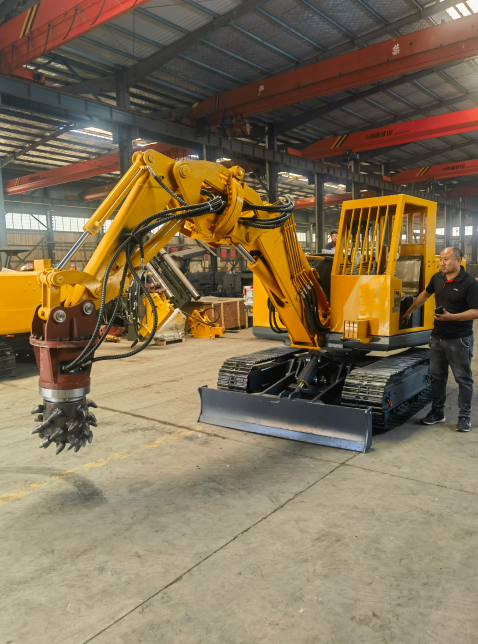

11、挖斗可以快速更換成破碎錘或銑挖頭,實現一機多用。
12、設備液壓動力部件、閥組、冷卻器等均采用進口優質產品。
13、必須裝備《煤礦安全規程》中規定的各項保護裝置。
14、免費提供技術資料,技術資料包括:使用說明書(設備參數、結構原理、使用維護手冊)、配件手冊、主要外購件的使用、維護說明書等。另外提供包含以上內容的電子版資料1套。
15、免費提供一套專用工具。
16、設備必須提供設備整機的煤安標志,設備中所有需要煤安標志證的部件,必須具有有效的煤安標志證。涉及防爆的電器部件,必須具有更優防爆檢驗部分頒發的“防爆檢驗合格證”。
17、根據使用單位要求,免費提供設備使用理論及現場培訓技術培訓
